煙氣余熱回收+高溫水源熱泵加熱系統
更新時間：2022-12-06 點擊：761
一、項目概況
1、設備為1噸天然氣蒸汽發生器。
排煙溫度150度，余熱回收的后的溫度要求60度，排煙風量為2500m3/h。
余熱回收產45度的熱水，作為高溫水源的熱源側，加熱85度的高溫?zé)崴糜谡羝l(fā)生器的補水。原水溫度為25度。
二、煙氣余回收熱量計算
1、煙氣余熱回收熱量計算：1.2*2500*（150-60）/3600=75KW。
2、75KW的制熱量加熱原水從25度加熱到45度，每小時產水量為75*860/（45-25）=3225L。
3、煙氣余熱回收回收采用氣水換熱器，因蒸汽煙氣中含有二氧化硫等腐蝕性氣體，因此氣水換熱的換熱管采用316L不銹鋼。

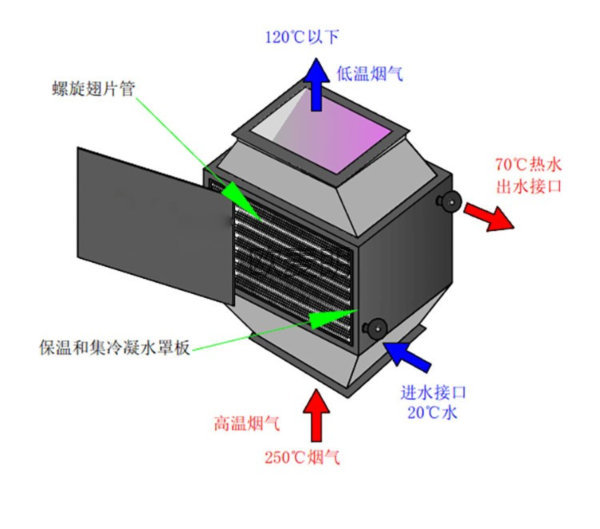

4、氣水換熱器原理

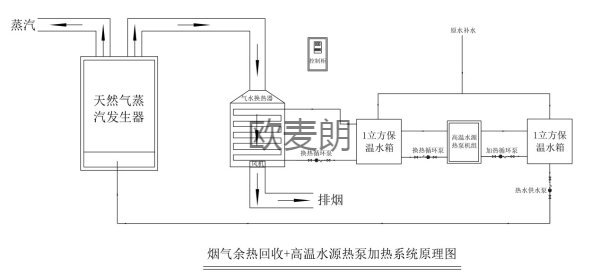

三、高溫水源熱泵系統配置
1、配置1臺高溫水源熱泵機組YJR-25CHP-SGII，額定功率20KW，額定制熱60KW，COP3.0。
2、60KW制熱量加熱原水從25度加熱到85度，每小時產水量為60*860/（85-25）=860L。

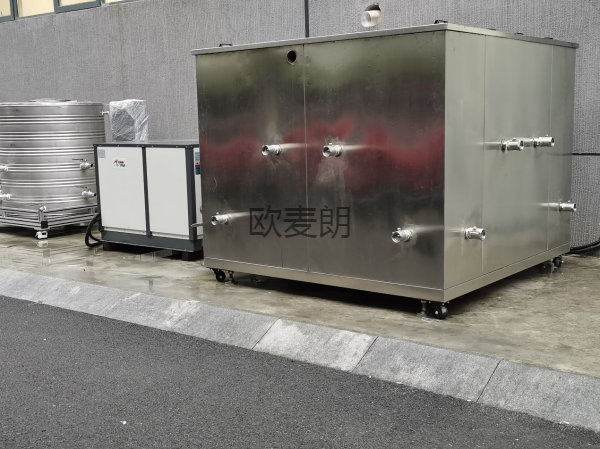

3、配置2個1立方儲熱不銹鋼保溫水箱，水箱尺寸1000*1000*1000。
4、配置換熱循環泵2臺，加熱循環泵1臺，供水泵1臺。
5、系統配置一套全自動控制系統。
6、系統配置一套全自動控制系統。
7、系統每小時耗電量大約為26KW.h。
