一、項目概況及熱負荷計算：
單個成型機有2條排氣管，每條管道風量約10000m3/h。根據焓值工具計算，單條風管熱回收10000m3/h風量新風溫度理論可達100℃。所需的換熱面積約為200㎡，采用600*600*700mm的換熱芯體4個，可以符合計算需求，整體余熱回收器體積約為1800*1900*1200mm，余熱回收器擁有2進2出風管。每臺成型機配置2臺余熱回收器。
二、設備技術指標
1、氣氣換熱器工作原理簡析
氣體板式換熱器由一系列具有波紋形狀的金屬片疊裝而成的一種換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。換熱器的概念是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。在化工生產換熱器可用作預熱器、冷卻器、冷凝器，而且可以根據其用途不同，類型繁多，性能不一，一般常用在化工，石油，動力，食品及其它許多工業部門的通用設備，在生產中占有重要地位。氣氣換熱器板片的波紋是經過設計后利用模具壓制出的，每塊波紋板的表面光滑、不易結垢、且容易清洗。各種板片之間形成矩形通道，介質隔著管壁在通過板片進行熱量交換，這就是氣氣換熱器的基本原理。

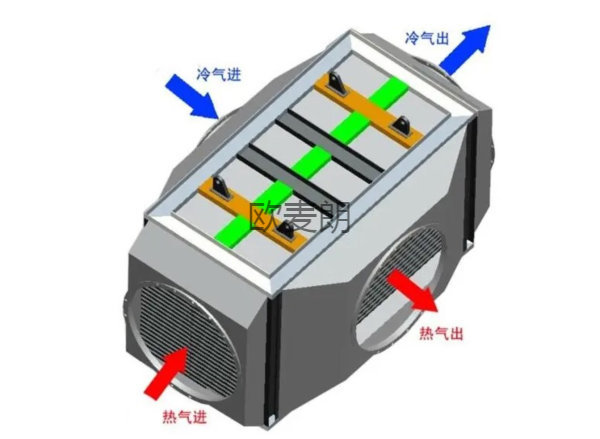

2、工作原理簡圖
三、運行費用分析

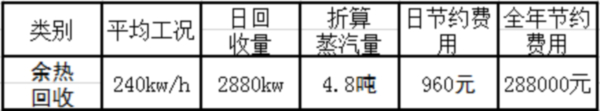

運行費用：?jiǎn)闻_(tái)設備每小時回收熱值Q≈1.2*△t*N=1.2*60*10000≈200kW，實際使用過程中熱交換損失折扣按60%計算，熱值約為120KW。1噸蒸汽的熱值約為600kW，即單臺設備每小時可以節約0.2噸蒸汽。本項目設計全年300天運行，每天運行12小時，每臺成型機配備2臺余熱回收器，蒸汽按臨清本地價格200元/噸計算。本項目年運行費用估算如下。

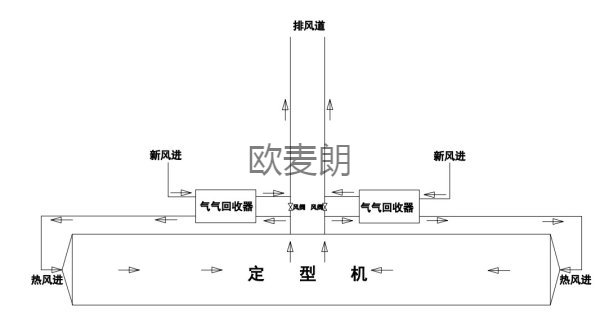

四、系統原理圖
