一、項目概況

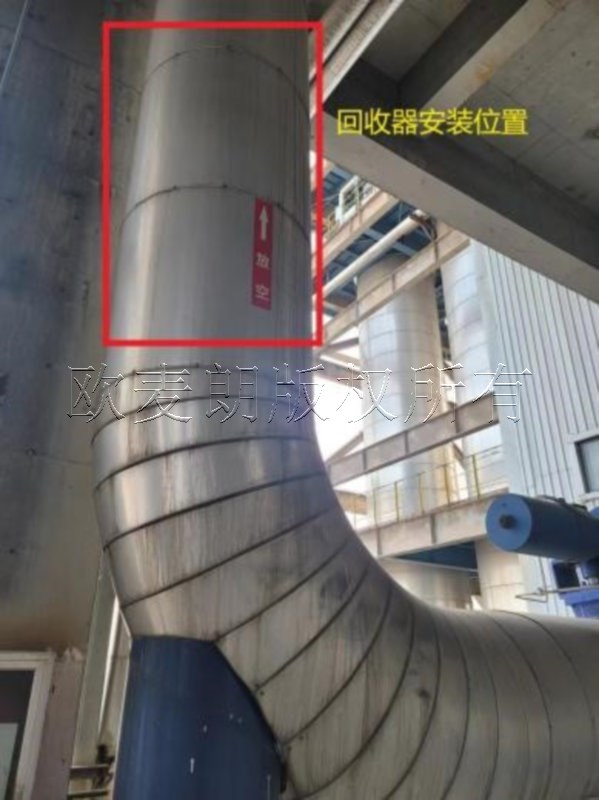

某化工企業有氣化爐煙氣余熱回收項目建設需求。該企業通過粉煤加壓氣化技術提升碳轉化率給自己產線提供產能。其相關流程以煤的流轉為例：原煤—粉煤—放空處理裝置—燃燒室。氣化爐裝置總共有3套磨煤系統，風機的吹風將煤粉送入磨煤系統后，經煙囪放空排向大氣。距離放空風道不遠的地方是燃燒室的助燃風機，風機將室外空氣送入燃燒室內進行燃燒。計劃設置氣-氣換熱器，回收放空煙氣的熱量，用于助燃風的升溫，提高工作效率。

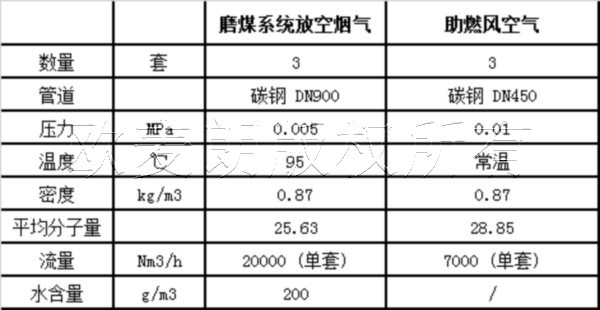

放空氣和助燃風數據見下表：

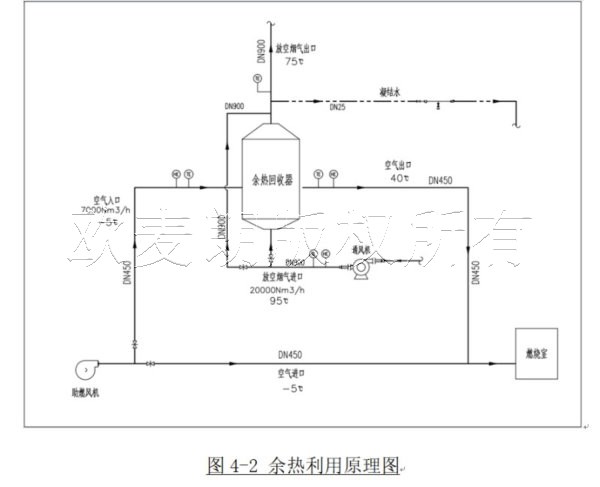

二、系統原理圖

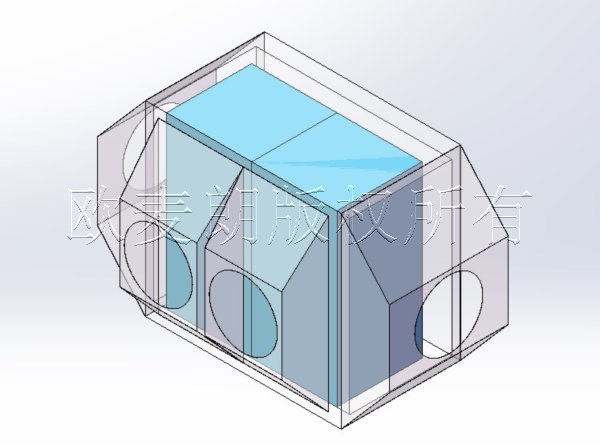

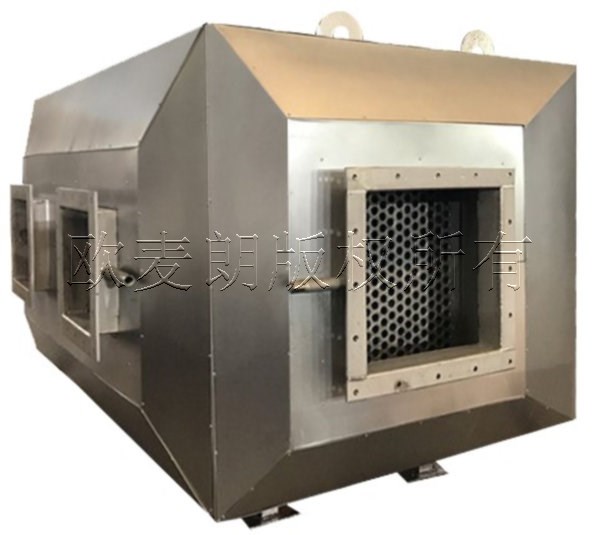

三、設備選型
1、經過計算，煙氣余熱回收器尺寸約為長2400mmx寬900mmx高1000mm。
2、換熱管采用304不銹鋼光管，換熱管規格?25*2，換熱換數量18排*18支，換熱管長度1800mm。
3、管板采用8mm厚304不銹鋼板，外鈑金采用3mm厚304不銹鋼材質。
4、整體換熱器換熱面積約為45㎡。
5、煙氣95℃進，75℃出；空氣-5℃進，40℃出。
四、節能分析
1、流量7000Nm3/h空氣從-5℃加熱到40℃出，溫室45℃，
2、每小時耗熱量為：90430Kcal
3、每小時耗天然氣費用為：12.5立方
4、每天可節省天然氣為：300立方
5、天然氣單價按4元/立方計算
6、投資回報期：7-8個月
